對稱式X3207d/3208d G.SHDSL 華為 對稱式G.shdsl DSU
產品簡介
基于ITU-T G.991.2 G.shdsl標準，X3207d/3208d單線對高速數字用戶線（SHDSL）產品系列提供了對同步數據（64K-2048K）或E1數據(2048 Kbps)的遠程傳輸，用于公用網絡WAN接入、高速Internet接入、LAN-到-LAN連通和其他高速數據接入應用。對想要為他們的客戶傳送高速網絡數據的網絡服務提供商來說它是理想的設備。SHDSL的線路端提供對稱的線路速率2056 Kbps， X3207d/X3208d可以配置成與SHDSL DSLAM互操作，或者用靈活的CO/RT設置，勝任點對點數據傳輸應用。
對稱式X3207d/3208d G.SHDSL功能特點
· 在一條銅雙絞線對上進行高速率對稱數據傳輸
SHDSL 線路編碼：PAM
X3207d：E1/G.703接口的成幀或非成幀傳輸
X3208d：V.35/RS530或RS449，V.11，X.21接口的同步數據傳輸
高性能、操作簡單、低功耗
與大多數中心局的對稱DSL DSLAM兼容和互操作
經RS-232 Craft端口，或通過10BaseT端口用telnet，進行本地OAM&P
提供環回功能，易于維護
對稱式X3207d/3208d G.SHDSL技術指標
E1/T1接口
物理接口： RJ45/RJ48C
線路編碼： HDB3, AMI
幀 格 式： FAS, FAS+CRC-4, FAS+CAS, FAS+CAS+CRC-4; unframed
線路速率： 2048kbps +/- 50ppm
數據接口
接口標準： V.35/RS530, V.11, X.21 and RS449
物理接口： DB25 母頭, 可選多種接口的適配電纜
WAN - SHDSL線路接口
線路速率： 2056Kbps（E1）、72-2056Kbps（V.35）
線路編碼： PAM
線路阻抗： 135Ω
傳輸線路： 1對 (2線)
物理接口： RJ-11

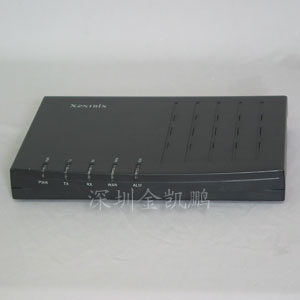

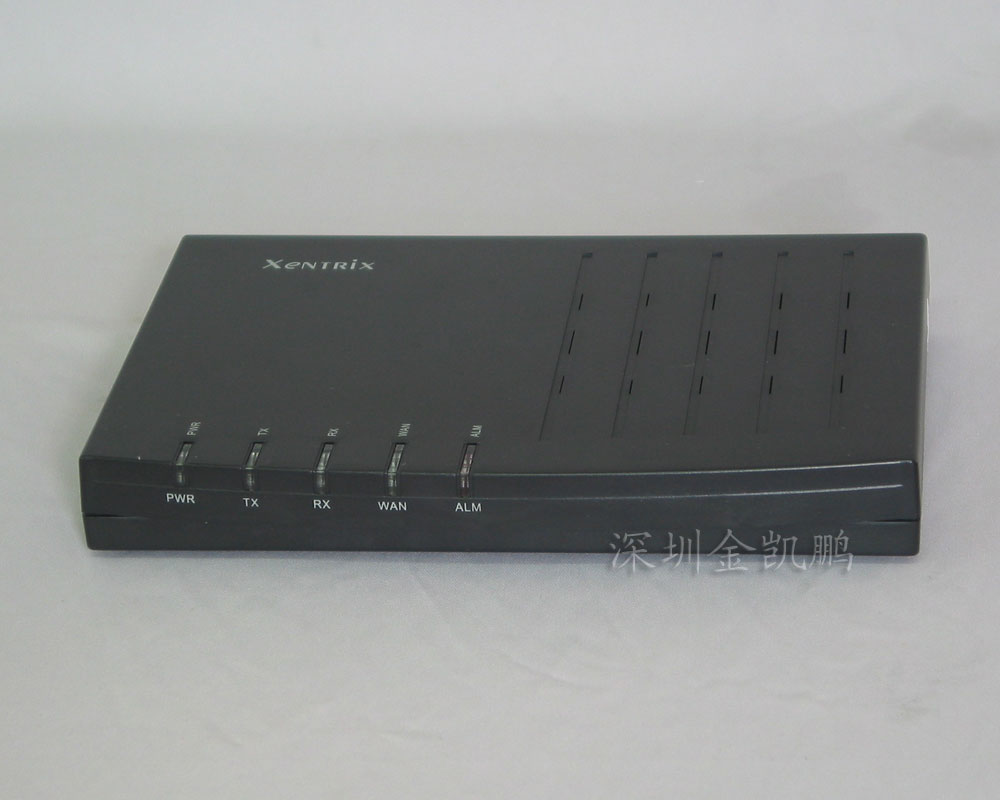

LED指示燈
PWR - 綠LED, 指示電源狀態
TX、RX - 綠/紅LED, 綠色長亮:E1幀同步/數據連接, 綠色閃爍:數據收發, 紅色: 幀失步告警
WAN - 綠LED, 指示DSL鏈路狀態, 綠色長亮:DSL已同步, 綠色閃爍:DSL訓練
ALM - 紅LED, DSL告警指示. 同步丟失或數據錯誤時亮
對稱式X3207d/3208d G.SHDSL配置管理

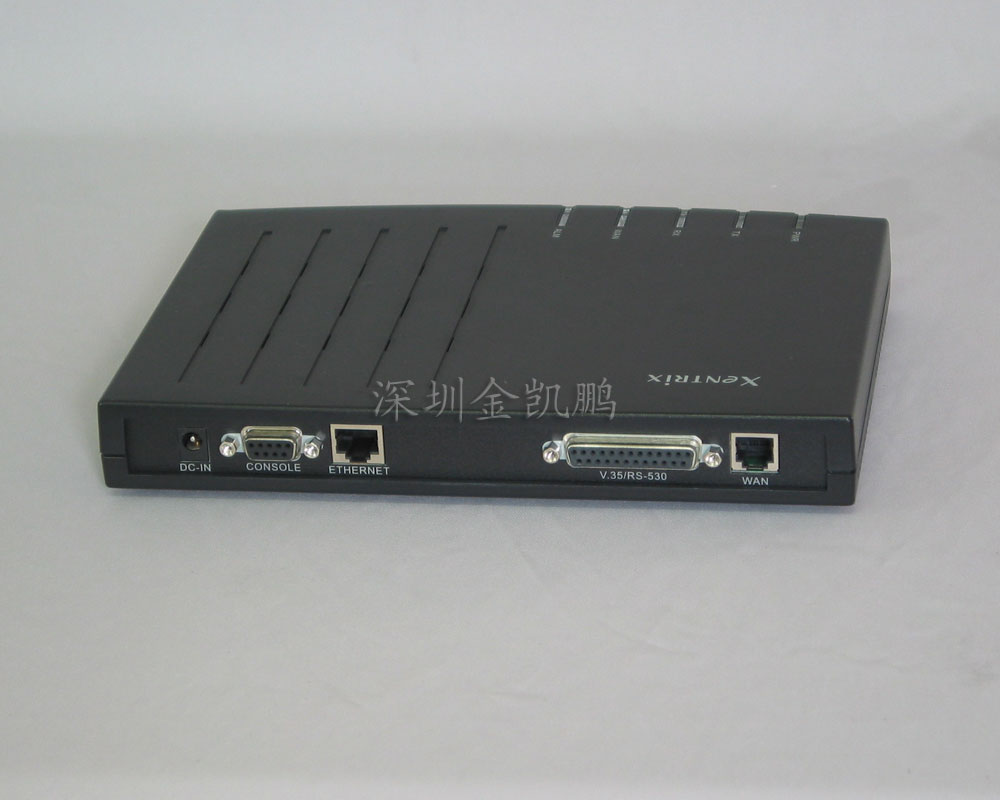

CONSOLE： RS232 DB9, 終端配置
Telnet： 10BaseT LAN接口
升 級： 通過LAN接口使用TFTP升級
環回功能： 線路環, 模擬環, 數據環, 幀環回
工作環境
溫 度： 0℃ ~ 50℃
濕 度： 5% ~ 95%
電氣特性
電源適配器： 輸入110VAC/60HZ 或 220 VAC/50Hz; 輸出 12VDC 1A
功 率： 小于10 Watts
電磁兼容性： FCC Part15 Class B, CE Class B
安 全： CE EN60950
對稱式X3207d/3208d G.SHDSL產品應用
SHDSL DSU最為普遍的應用是用于租用線高速數據傳輸。
對稱式X3207d/3208d G.SHDSL應用：
1. 公用網絡的租用線高速數據傳輸
2. 點對點高速數據傳輸，適于校園或其他應用 |
